LTG AEROB
AMT MATADOR
Taschenfilter mit mechanischer Abreinigung
für den diskontinuierlichen Betrieb

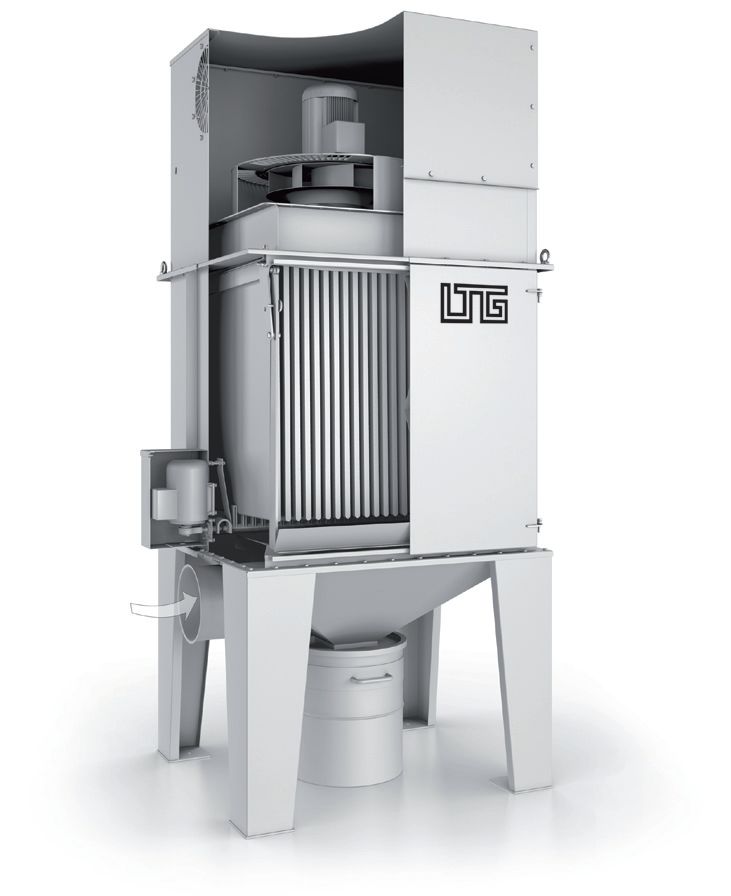

Der LTG AEROB AMT MATADOR ist ein kompaktes Einzelentstaubungsgerät mit geringem Platzbedarf. Die Abreinigung der Filtertaschen erfolgt durch mechanische Abrüttelung. Seine typische Anwendung findet das MATADOR-System dort, wo eine Dezentralisierung als Lösung der Entstaubungsprobleme angestrebt wird. Der MATADOR-Filter ist sowohl im Saug- als auch im Druckbetrieb einsetzbar.
Mechanische Abreinigung
Der auf der Motorwelle des Abreinigungsmotors montierte »Exzenter« versetzt einen Abreinigungskamm,in dessen Zwischenräumen die Filtertaschen geführt sind, in schnellschwingende Pendelbewegungen. Hierdurch wird am Filtertascheneinsatz ein »Teppichklopfeffekt« erzielt. Nach Abschluss dieses Reinigungsvorganges kann der Absaug- bzw. Druckbetrieb wieder aufgenommen werden.
Filtermaterial
Als Standardfilter wird ein Baumwollgewebe verwendet. Dieses hat eine optimale Filterwirkung bei minimalem Druckverlust. Für säurehaltige oder alkalische Produkte stehen auf Wunsch Filtergewebe aus Polypropylen, Polyester, sowie andere synthetische Filterstoffe zur Verfügung. Der Filtertascheneinsatz besteht aus einer konfektionierten Multitasche. Der komplette Filtereinsatz wird horizontal in die Filterkammer eingeschoben resp. beim Ausbau herausgezogen.
Werkstoff
Die Standardgeräte werden aus Normalstahl gefertigt. Auf Wunsch ist auch eine Fertigung aus Edelstahl problemlos möglich.
Lackierung
Nach vorherigem Entfetten und Grundieren wird eine 2-Komponenten-Acryl-Strukturlack-Beschichtung mit einer Lackstärke von mind. 70 μ im Farbton RAL 7035 aufgebracht. Sonderlackierungen bzw. Sonderfarbtöne sind auf Wunsch jederzeit möglich.
Ventilatoren
Es stehen Ventilatoren der Typenreihen AVR 1 - AVR 4, mit Luftleistungen von 900 - 5.000 m3/h zum integrierten Einbau zur Verfügung. Die Laufräder sind statisch und dynamisch ausgewuchtet. Auf Wunsch werden die Ventilatoren auch mit Funkenschutz und den entsprechenden explosionsgeschützten Motoren geliefert.
Motoren
Alle verwendeten Motoren sind Norm-Motoren und entsprechen den Regeln für elektrische Maschinen. Der Anbau von Motoren anderer Schutzarten bzw. Spannungen kann auf Wunsch jederzeit gerne vorgenommen werden.
Silo-Entlüftungs- / Bunkeraufsatzfilter
In Abwandlung der bisher dargestellten Filterausführung lässt sich der MATADOR-Taschenfilter als Silo-Entlüftungsfilter (ohne Ventilator) oder als Bunkeraufsatzfilter (mit Ventilator) bei der Entstaubung von Fördereinrichtungen einsetzen. In der Regel erfolgt die Anordnung am Entlüftungsstutzen des Silos oder des Bunkers. Die Auslegung des Gerätes sollte so bemessen sein, dass die Funktion des Filters während der Förderzeit gewährleistet ist. Die Baureihen 3 + 4, sowie 7, bieten in den verschiedenen Ausführungen je nach Typ Filterflächen von 6 bis zu 40 m2. Für die Festlegung der Geräte sind
Luftdurchsatz, Staubart und Staubmenge entscheidend.
Mit den abgebildeten Abscheidern lassen sich die Staubprobleme auch bei schwierigsten Anwendungen problemlos beherrschen. Die Filterstandzeit ist von der Größe der Silos, Förderart und der Feinheit des Produktes abhängig. Mittels einer aufgebauten Wetterhaube ist die Aufstellung im Freien problemlos möglich.
LTG AEROB AMT MATADOR
• Hohe Filterleistung
• Kompakte Bauweise
• Integrierter Ventilator + Schalldämpfer
• Kundenspezifische Ausführung
• Geringer Wartungsaufwand
• Energieeffizient
Vorteile
Einsatz in verschiedenen Industriezweigen
• Schüttguttechnik/Pulvertechnik
• Lebensmittelindustrie
• Chemische Industrie
• Pharmazeutische Industrie
• Strahlanlagen / Lackieranlagen
AMT1
Entstaubungsgerät mit integriertem Ventilator
Taschenfiltereinsatz nach vorne ausziehbar
AMT2
Taschenfilter ohne Ventilator
AMT3
Taschenfilter als Aufsatzfilter
fungiert als "Silo-Entlüftungsfilter" (mit Wetterhaube)
AMT4
Taschenfilter als Aufsatzfilter mit integriertem Ventilator

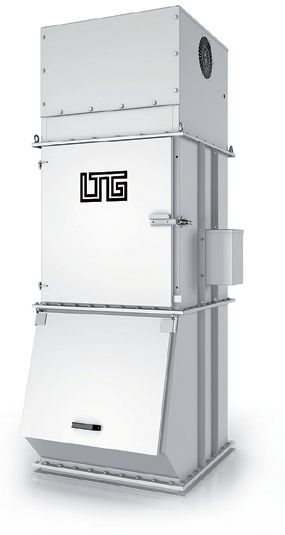

AMT5
Sackentleerungsfilter mit integriertem Ventilator
AMTR7
Taschenfilter als Aufsatzfilter ohne Ventilator, mit Wetterhaube
