LTG AEROB

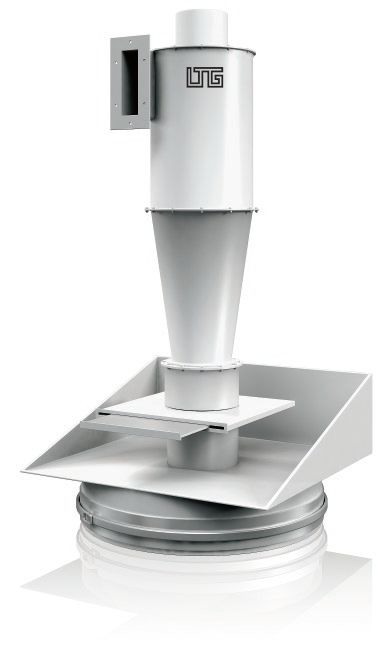

Zyklon Typ ZSA/ZSB/ZSC

(siehe Prospekt Seite 23)

Zur Abscheidung feiner, fester oder flüssiger Bestandteile aus Luftströmen werden vorteilhaft  Fliehkraftabscheider (»Zyklone«) eingesetzt.

Diese zeichnen sich aus durch:
• Hoher Abscheidegrad
• Scharfe Trennung möglich
• Großer Luftmengenbereich
• Wartungsarmer Betrieb

Die LTG AEROB Fliehkraftabscheider Typ ZSA, ZSB und ZSC erfüllen diese Kriterien in einem Luftmengenbereich von 100 - 5.500 m³/h. Ihre robuste Bauweise und die verschleißschützende Innenverkleidung gewährleisten ein Höchstmaß an Zuverlässigkeit, Sicherheit und Verfügbarkeit.

Typ ZSA arbeitet mit geringem Druckverlust.

Typ ZSB für maximale Abscheideleistungen.
Der Typ ZSB mit Rückluftkopf kombiniert die hohen Abscheideleistungen mit geringem Druckverlust durch den Einsatz einer Druckplatte im Kopfteil.

Typ ZSC eignet sich für größere Luftmengen.

Funktionsweise
Der beladene Luftstrom tritt am Kopf tangential ein. Dadurch entsteht eine Drallströmung (Wirbelsenke). Die festen oder flüssigen Bestandteile werden aufgrund von Zentrifugalkräften nach außen an die Wand getragen, dort abgeschieden und gleiten spiralförmig in einen Auffangbehälter oder in den darunter montierten Staubkompaktor. Im unteren Teil des Gehäuses dreht die Strömung gezwungenermaßen um und strömt mit hoher Umfangskomponente (Zyklonwirbel) durch das Tauchrohr nach oben ab.

Einsatz in verschiedenen Industriezweigen
• Textilindustrie
• Non-Woven Industrie
• Holzverarbeitende Industrie
• Papierindustrie
• Zellstoffverarbeitende Industrie
• Tabakindustrie
• Pulverherstellung
• Oberflächenbeschichtung
